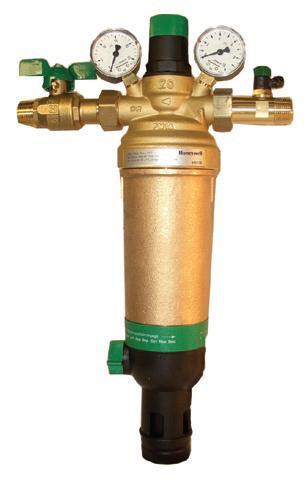

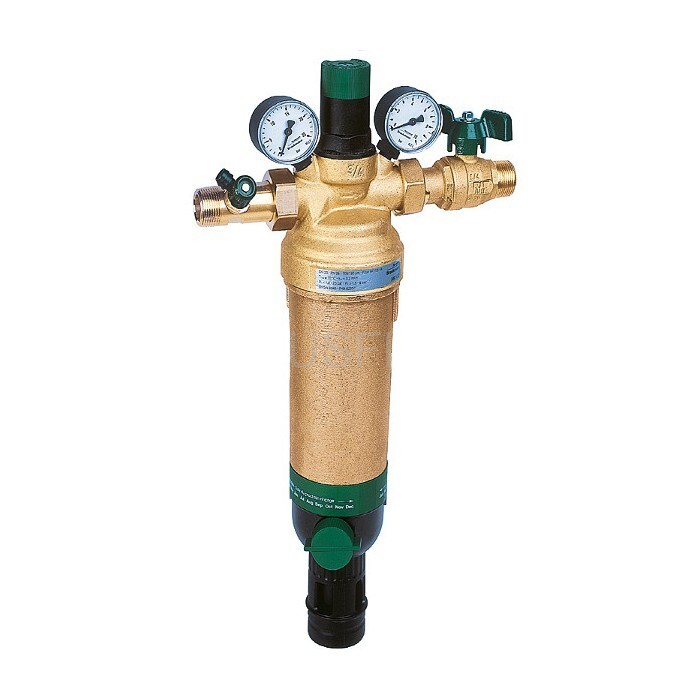

Сетчатый фильтр Honeywell-Braukmann HS10S-1''AAM

Доставка Самовывоз
Артикул: HS10S-1"AAM
Количество
- +
65543 р.

Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию приборов без предварительного уведомления. Вся информация на сайте носит справочный характер и не является публичной офертой.

ОСОБЕННОСТИ:

HS10S представляет собой комбинированный водоразборный узел и объединяет в одно устройство обратный клапан с измерительным наконечником, фильтр тонкой очистки с обратной промывкой, клапан понижения давления и шаровой запорный клапан.

  • Обратный клапан предохраняет магистральный трубопровод от противодавления и противотока воды.
  • Встроенный клапан понижения давления, позволяет защитить магистрали и устройства водопотребления от нежелательных колебаний давления, а также уменьшить расход воды.
  • Выходное давление регулируется в пределах от 1,5 до 6,0 бар. Технические характеристики каждого элемента относятся к комбинированному узлу в целом.
  • Кольцо-памятка указывает, когда необходимо вручную провести очередную промывку.
  • Использование байонетного соединения обеспечивает легкую установку привода обратной промывки.
  • Фильтр соответствует требованиям KTW и проверен на соответствие европейским стандартам/

КОНСТРУКЦИЯ Фильтрa HS10S:

- корпуса с впускным и выпускным манометрами - впускного обратного клапана с поверочным отверстием.
- пружинного стакана с регулировочной ручкой
- вкладыша клапана с диафрагмой и седлом клапана
- резьбовых штуцеров
- сетчатого фильтра тонкой очистки
- чаши фильтра - запорного шарового клапана
- шарового клапана с дренажным штуцером
- накидного ключа для чаши фильтра и клапана

МАТЕРИАЛЫ:

- корпус, запорный шаровой клапан и резьбовые штуцеры из латуни
- гильза обратного клапана, пружинный стакан, вкладыш клапана и держатель сетки фильтра из высококачественного синтетического материала
- фильтрующий сетчатый элемент тонкой очистки из нержавеющей стали
- чаша фильтра из ударопрочного прозрачного синтетического материала или из красной бронзы - армированная волокном диафрагма из NBR
- уплотнения из NBR

МАРКИРОВКА МОДИФИКАЦИЙ:

HS10S – XXX AA – размер ячейки сетки 100 мкм, прозрачная чаша
S10S – XXX AB – размер ячейки сетки 20 мкм, прозрачная чаша
HS10S – XXX AC – размер ячейки сетки 50 мкм, прозрачная чаша
HS10S – XXX AD – размер ячейки сетки 200 мкм, прозрачная чаша
HS10S – XXX AAM – размер ячейки сетки 100 мкм, чаша из красной бронзы ……
HS10S – XXX ADM – размер ячейки сетки 200 мкм, чаша из красной бронзы где XXX – присоединительные размеры штуцеров

ПРИНЦИП ДЕЙСТВИЯ:

Комбинированный водоразборный узел HS10S объединяет в себе обратный клапан, фильтр тонкой очистки с обратной промывкой и клапан с понижением давления. Вода поступает в узел через обратный клапан. Ее давление заставляет шток клапана преодолеть сопротивление пружины и открыть клапан. При угрозе возникновения противодавления или противотока, клапан под действием пружины закрывается. Сетчатый вкладыш фильтра состоит из основной нижней и дополнительной верхней секции. В режиме фильтрации малая верхняя секция закрыта, и вода проходит через основную секцию в направлении снаружи внутрь. При открывании шарового клапана включается режим обратной промывки, при этом весь сетчатый вкладыш опускается вниз. В таком положении прекращается поступление воды к основной секции фильтра, и она начинает проходить через малую верхнюю секцию, где после очистки поток разделяется на два направления: одно – к потребителям воды, второе – для проведения очистки. Этот второй поток раскручивает турбину и, пройдя сквозь нее с ускорением, промывает нижнюю секцию сетчатого фильтра в направлении изнутри наружу. Таким образом, основная секция фильтра под полным впускным давлением полностью очищается по всей площади поверхности. После закрытия шарового клапана фильтр автоматически возвращается в режим фильтрации. Встроенный клапан понижения давления работает по принципу выравнивания сил. Сила давления диафрагмы уравновешена силой давления регулировочной пружины. Это значит, что выходное давление возрастает до тех пор, пока усилия диафрагмы и регулировочной пружины, действующей в противовес, не будут уравновешены. Величина давления на входе не влияет на открывание или закрывание клапана. Вследствие этого, изменения давления на входе не оказывают влияния на выходное давление.

ИНСТРУКЦИЯ ПО МОНТАЖУ: Можно монтировать как на металлические, так и на пластиковые трубы. Устройство устанавливается на горизонтальном участке трубопровода чашей вниз. Это положение обеспечивает максимальную эффективность фильтрации. Устанавливается за водосчетчиком после запорных клапанов в соответствии с требованиями DIN 1988, часть2. Это позволит обслуживать устройство без демонтажа из трубопровода. Обеспечьте свободный доступ к фильтру для возможности отслеживания степени загрязнения через прозрачную чашу, контроля показаний манометра и проведения технического обслуживания. Рекомендуется после комбинированного фильтра оставлять прямолинейный стабилизирующий участок трубопровода длиной не менее пятикратного номинала присоединительного размера.

ТИПИЧНЫЕ СПОСОБЫ ПРИМЕНЕНИЯ: Комбинированные узлы HS10S предназначены для использования в любых бытовых целях. Эти фильтры также могут быть использованы для промышленных и коммерческих целей в пределах их технических условий. Фильтры HS10S устанавливают при наличии в системе оборудования, чувствительного к загрязнениям, а также: - если статическое давление превышает максимальное рабочее давление для устройств водопотребления - если в последующих магистралях должны быть исключены скачки давления - для защиты от шума, когда статическое давление в точках отбора воды превышает 5,0 бар (DIN 4109) - в случаях, если пространство для монтажа ограничено, особенно при малом расстоянии до стены.
