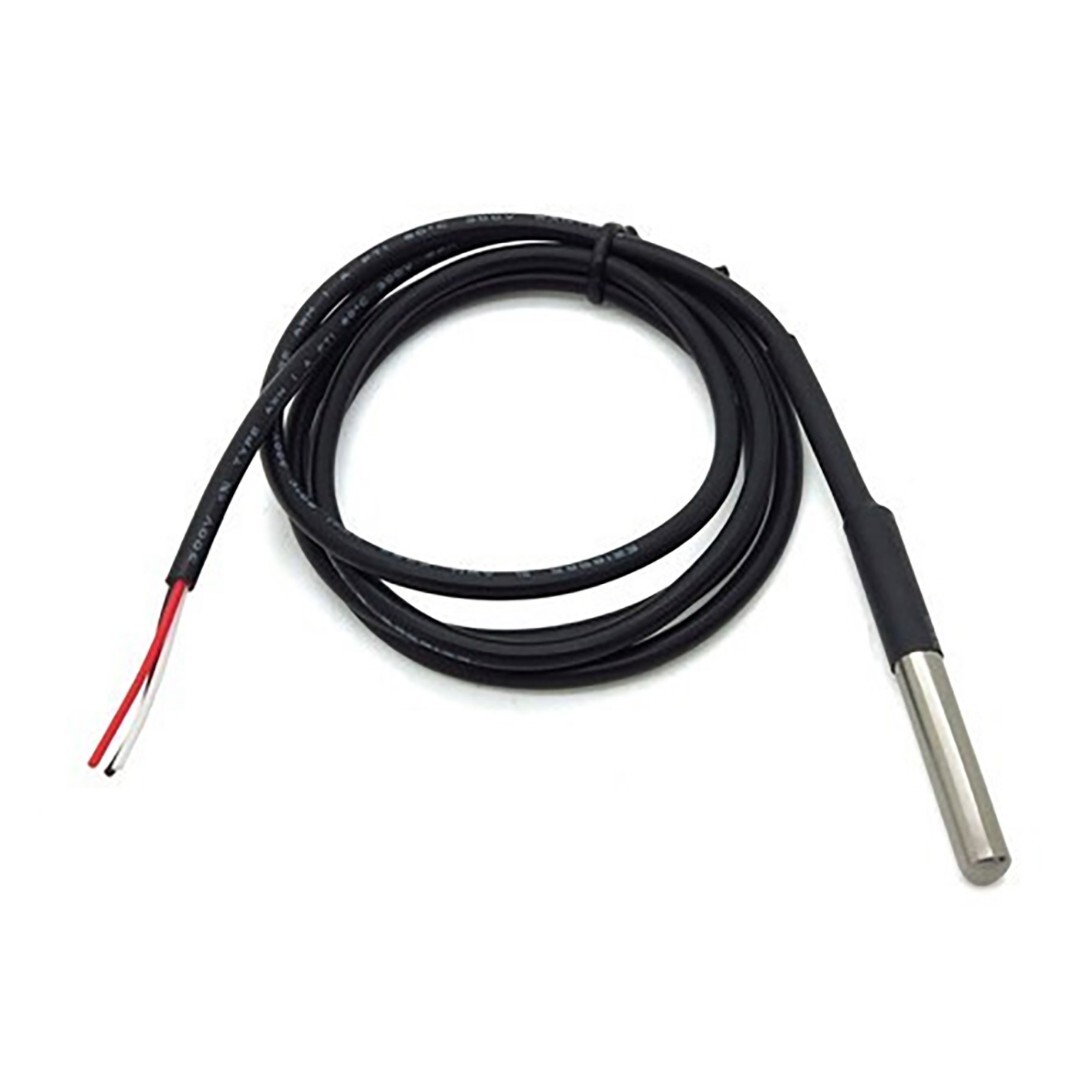

Датчик теплоносителя/уличный проводной MyHeat (в колбе)
*Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию приборов без предварительного уведомления. Вся информация на сайте носит справочный характер и не является публичной офертой.
Описание

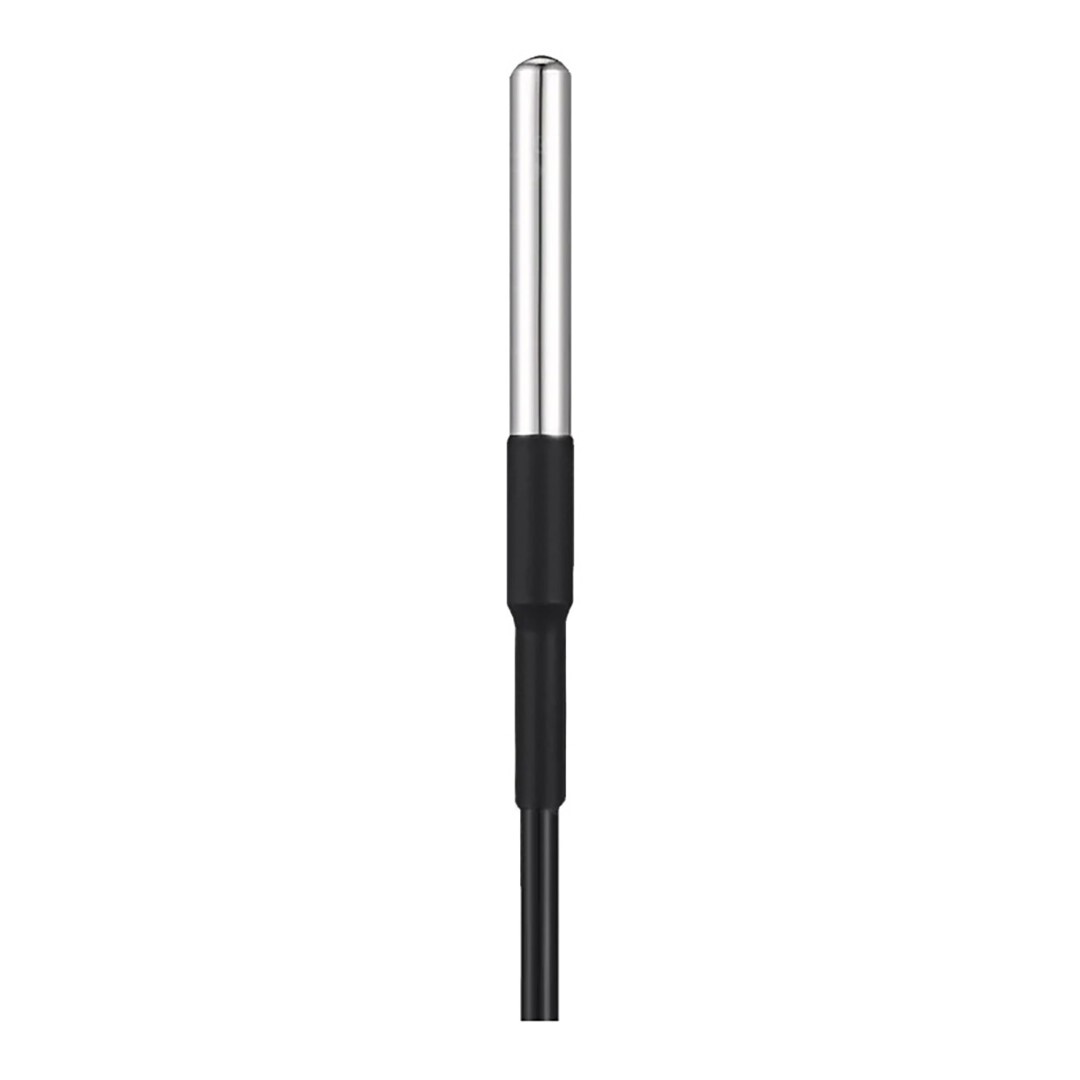

Датчик температуры в колбе MyHeat может монтироваться как накладным способом, так и в гильзу, что делает его универсальным для различных задач. Он применяется для измерения:
- Температуры теплоносителя в системах отопления.
- Температуры воды в бойлерах ГВС.
- Температуры стяжки теплого пола.
- Уличной температуры.
Подключение
Датчики температуры подключаются к шине 1-Wire контроллера MyHeat или блоков расширения MyHeat. Подключение нескольких датчиков осуществляется согласно приведенной схеме, не более 5 датчиков на 1 шину 1-Wire. Для подключения рекомендуется использовать экранированную витую пару (F/UTP, S/UTP, SF/UTP) категории 5е и выше. Экран кабеля необходимо подключать к контакту GND контроллера для обеспечения стабильной работы.
- Максимальная длина шлейфа 60 м.
- Минимальная длина кабеля между двумя устройствами в шлейфе 1 м.
- Максимальная длина кабеля от устройства до шлейфа 250 мм.
Технические характеристики:
- Тип датчика: DS18B20;
- Протокол: 1-wire;
- Диапазон измеряемых температур: от -40 до +110°С;
- Размер гильзы: 60×6 мм;
- Длина кабеля: 1 м;
- Маркировка проводов:
Красный: V+, питание, 5 VDC.
Жёлтый: DAT, шина данных.
Чёрный: GND, земля.
