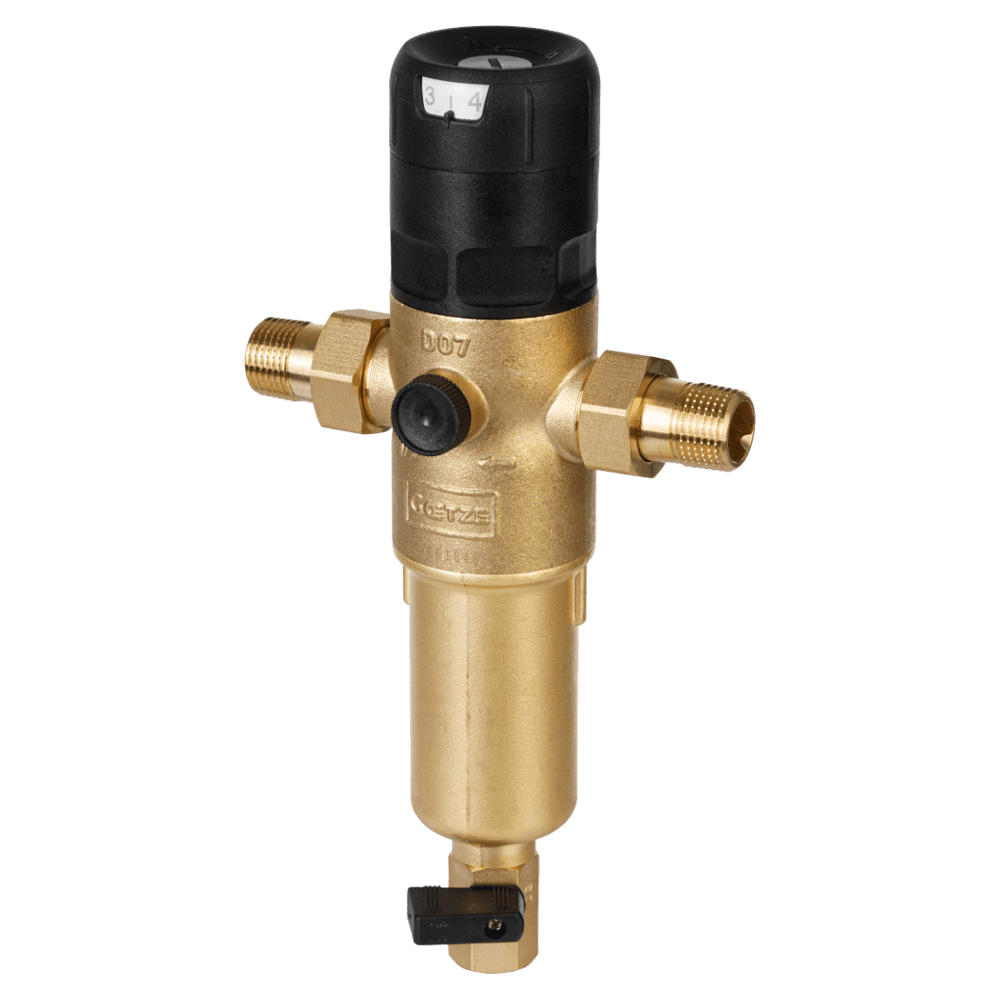

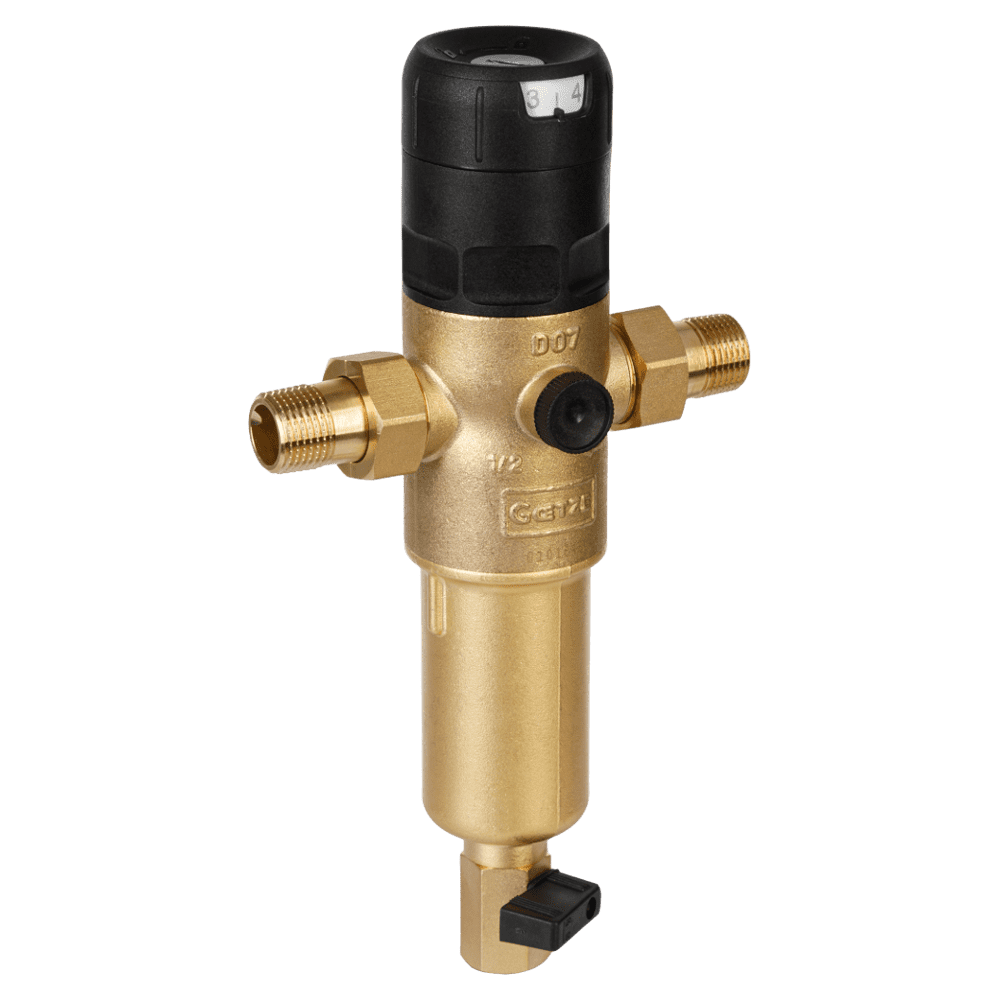

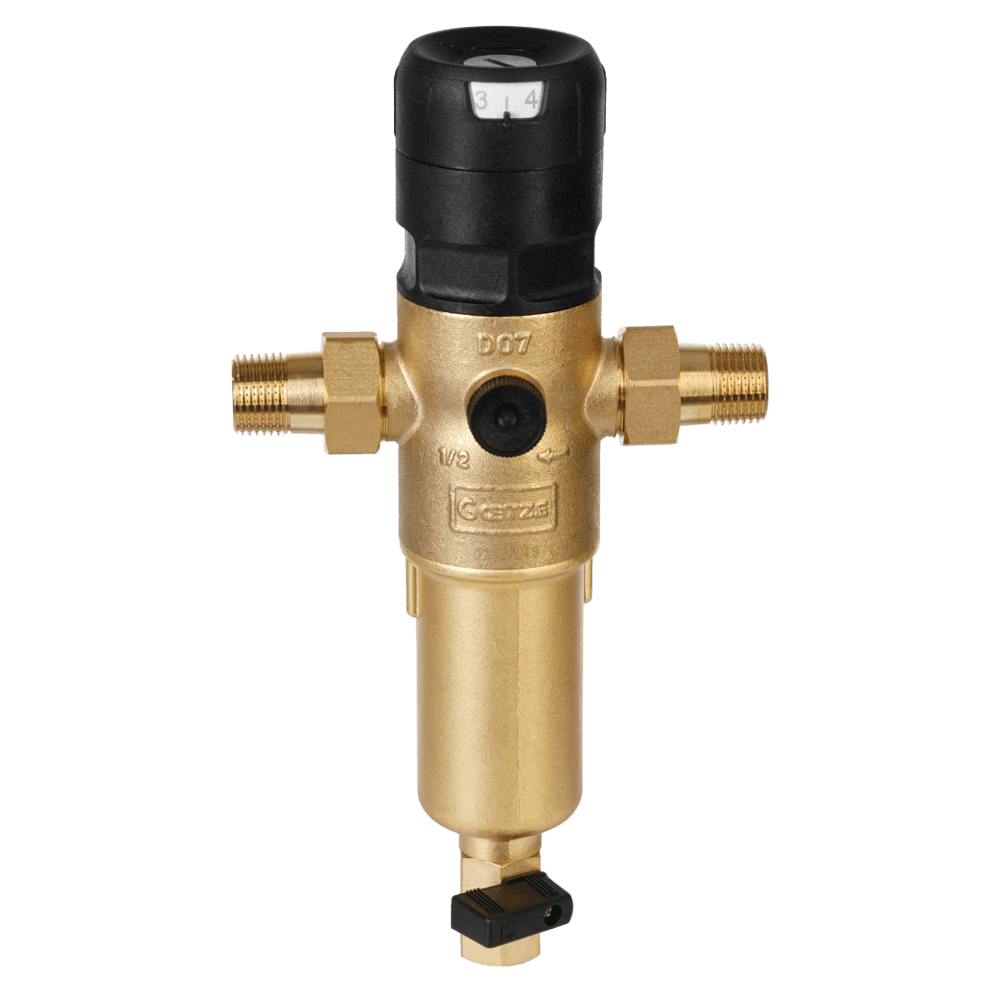

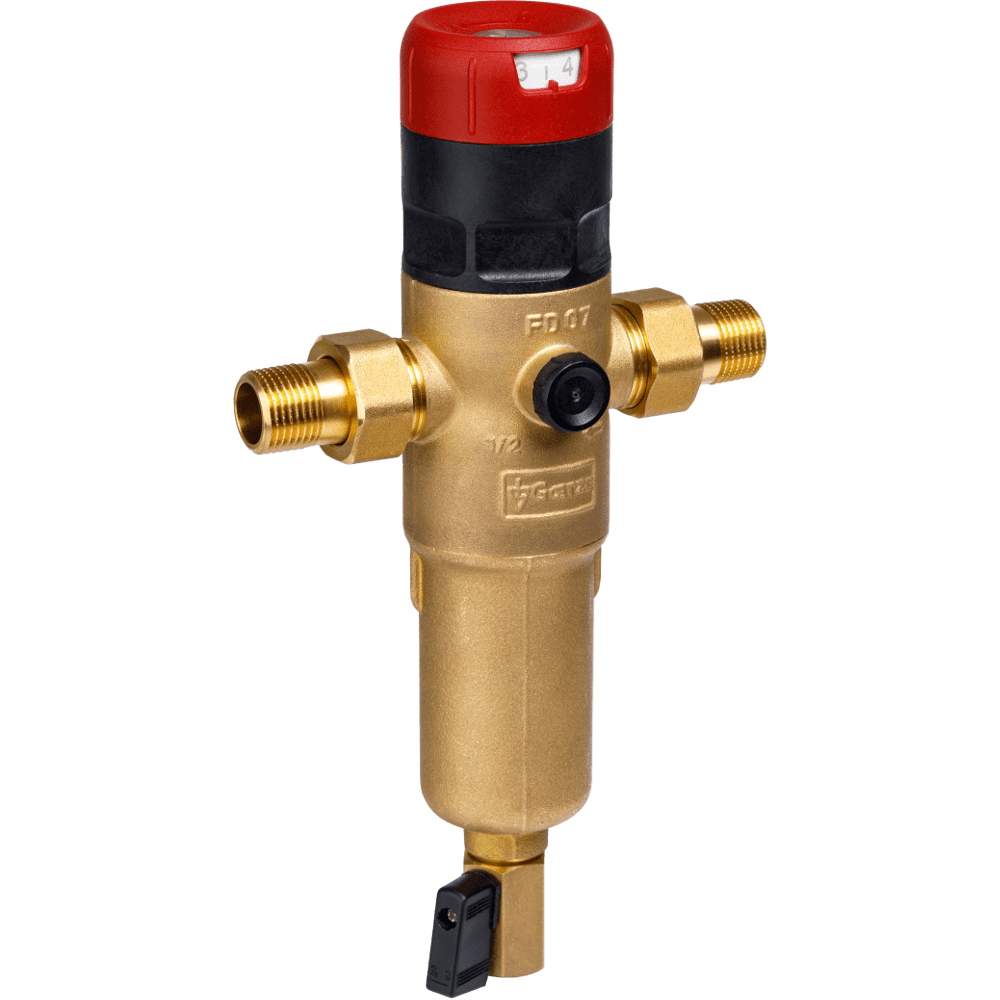

Сетчатый фильтр с редуктором давления Goetze FD07-3/4H (SP)

Комбинированное устройство серии GOETZE FD07 объединяет в одном корпусе промывной сетчатый фильтр Goetze FD07 и редуктор давления Goetze DR07. Этот прибор предназначен для выполнения сразу двух задач:

• для предотвращения разрушающего воздействия механических частиц на весь водопровода вместе с подключённой к нему техникой, включая собственный внутренний механизм редуктора давления. Сетчатый фильтр удаляет из воды нерастворимые механические частицы размером более 100 микрон, и позволяет промывать сетку не прерывая работу всего устройства
• для защиты водопроводной сети и подключенных к ней устройств от избыточного давления холодной воды. Редуктор снижает входное давление до постоянного уровня, задаваемого с помощью регулировочной ручки c цифровой шкалой.

Комбинированные сетчатые фильтры с редуктором давления GOETZE серии FD07 выполнены по новейшей технологии, с использованием современных материалов, обеспечивающих непревзойденные технические характеристики в сочетании с экологичностью и удобством эксплуатации. Характерные черты фильтров со встроенным редуктором Goetze:

• оптимизированная конструкция корпуса обеспечивает увеличенную производительность при номинальном падении давления (Kvs)
• стабильность работы редуктора во всем диапазоне температур, вплоть до 85ºС (модели с металлической колбой)
• отсутствие кавитации и стойкость к загрязнениям благодаря инновационному материалу (медицинский пластик) для клапанной вставки и чаши

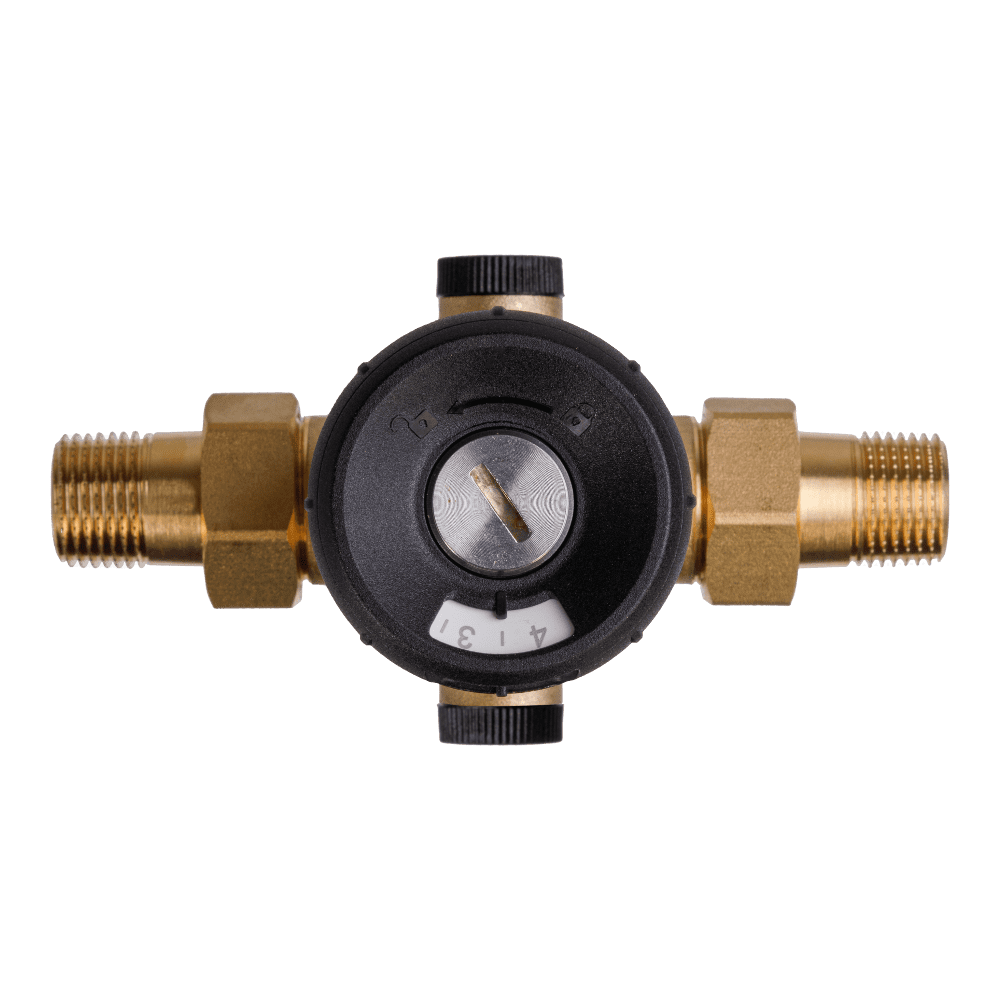

• двухсторонняя конструкция цифровой шкалы настройки позволяет видеть её из любого положения в процессе регулировки давления
• возможность очистки/замены сетки и колбы без сброса давления на выходе клапана
• возможность проведения иных сервисных и ремонтных работ без демонтажа редуктора из водопровода

Особенности модели:

Корпус (и колба у модели для горячей воды) фильтров с редуктором давления серии GOETZE FD07 изготовлен из латуни с низким содержанием свинца*, разрешенной к применению для муниципальных и частных водопроводов.

 * Свинец относится к классу токсичных для организма тяжелых металлов.

 Регулирующая клапанная вставка (и чаша у модели для холодной воды) редукторов давления серии GOETZE G06F выполнены из специального прозрачного пластика из сферы медицинских технологий.

Области практического применения:

Спектр применения комбинированного устройства GOETZE серии FD07 расширен за счет конструкции «два в одном»:

• Для устранения рисков повреждения сантехнических устройств и бытовой техники в результате разрушающего воздействия нерастворимых твёрдых механических частиц.
• Для предотвращения образования очагов электрохимической коррозии, в результате попадания в водопровод стружки, окалины и других металлических частиц
• Для устранения накопительного загрязняющего эффекта, уменьшающего проходное сечение труб и внутренние каналы подачи воды в сантехнических приборах и бытовой технике.

а также:

• Для регулируемого понижения давления воды до комфортного уровня
• Для защиты сантехники и оборудования от гидроударов
• Для снижения расхода воды (до 30%) путем сокращения нецелевых потерь.
• Для фиксации баланса давлений в магистралях холодной и горячей воды
• Для устранения взаимного влияния нескольких точек водоразбора: как внешних (например, соседи), так и внутренних (например, душ/унитаз)
• Для создания зон одинакового давления в удаленных точках водоразбора (например, на разных этажах) или, наоборот - для создания разных зон давления на соседних точках водоразбора (например, умывальник/душ)

Принцип работы:

Вода, подаваемая на вход GOETZE FD07 - фильтра, комбинированного с редуктором давления, на начальном этапе проходит очистку от твёрдых механических частиц размером более 100 микрон. Таким образом, обеспечивается защита внутренних механизмов редуктора давления и всего водопровода вместе с подключённой к нему техникой от сбоев, вызванных возможным загрязнением. Встроенный механизм прямоточной промывки позволяет удалять в дренаж загрязнения, накопленные на поверхности сетки и на дне колбы. Достаточно повернуть ручку промывного крана, и грязь смывается потоком воды в подставленную емкость или в канализацию через подключённый шланг.

После фильтрации очищенная вода поступает на узел понижения давления до уровня, заданного вращением регулировочной ручки с цифровой шкалой. В основу этого регулирования положен механизм сбалансированного седла, обеспечивающий независимость выходного давления от изменений давления на входе редуктора.

ВАЖНО: если входное давление упадёт ниже установленного уровня, давление на выходе также снизится. При возникновении расхода воды, давление на выходе редуктора начинает падать, тогда клапан приоткрывается и автоматически выравнивает давление до заданного ранее уровня. Так поддерживается постоянное давление на выходе прибора.
